Verfahrenstechnik - Engineering-Lösungen für die Erstellung von PFD und P&ID
Verfahrenstechnik
Engineering-Lösungen für die Erstellung von PFD und P&ID

Verfahrenstechnik

Engineering-Lösungen für die Erstellung von PFD und P&ID

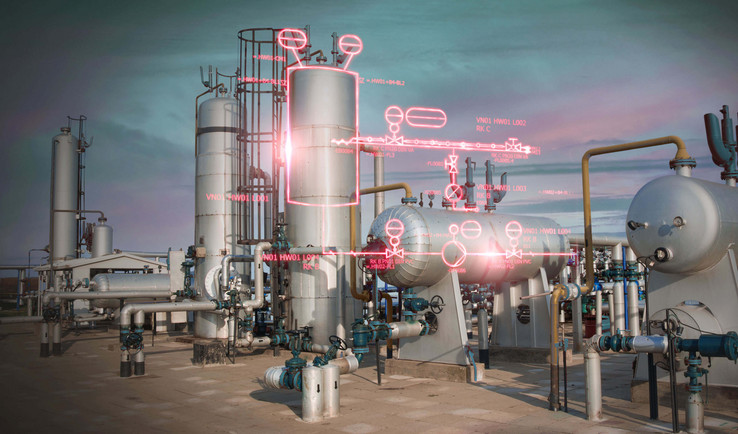

Die Verfahrenstechnik befasst sich mit der Herstellung und Umwandlung verschiedenster Stoffe. Dazu zählen Feststoffe ebenso wie Flüssigkeiten oder auch Gase. Die Einsatzbereiche sind dabei sehr vielfältig: Beispiele sind die Getreideverarbeitung, die Papierproduktion, die Metallgewinnung aus Erzen und vieles mehr. Egal welche Stoffe Sie herstellen oder verarbeiten: EPLAN unterstützt Sie im Engineering bei der Erstellung von Prozess-Fluss-Diagrammen (PFD), Prozess- und Instrumentierungs-Diagrammen (P&ID) sowie der ganzheitlichen Optimierung Ihrer Engineering-Prozesse.

Grundlagen

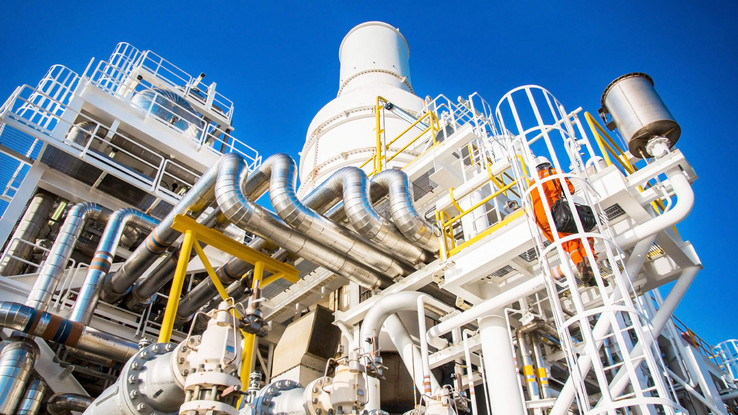

Aufgaben und Herausforderungen in der Verfahrenstechnik

Eine wichtige Aufgabe im Engineering speziell für die Verfahrenstechnik ist die PFD- Erstellung. Diese dient der Auslegung und Dokumentation verschiedener Prozessschritte. Dabei müssen oft hunderte Komponenten wie Behälter, Aktoren wie Pumpen, Ventilatoren und Heizkörper oder Ventile einer Maschine erfasst werden. Auch ihre Verbindung durch  Rohre gilt es dabei in Flussdiagrammen zu dokumentieren. Die P&ID-Erstellung dient weiterführend der Auslegung und Abbildung der Sensorik sowie der Instrumentierung und Steuerung von Maschinen und Anlagen. Hier müssen eine Vielzahl von Messstellen eingerichtet, Messwerte aufgenommen und Signale erfasst werden. Die Daten aus der Verfahrenstechnik sind dabei die zentrale Informationsquelle für den Maschinen- und Anlagenbau und müssen nahtlos an die Fluid- und Elektrotechnik weitergegeben werden – umso wichtiger ist es daher, Prozesse auf Basis ganzheitlicher Engineering-Daten zu automatisieren.

Aufgaben Verfahrenstechnik
Grundlagen

Aufgaben und Herausforderungen in der Verfahrenstechnik

Eine wichtige Aufgabe im Engineering speziell für die Verfahrenstechnik ist die PFD- Erstellung. Diese dient der Auslegung und Dokumentation verschiedener Prozessschritte. Dabei müssen oft hunderte Komponenten wie Behälter, Aktoren wie Pumpen, Ventilatoren und Heizkörper oder Ventile einer Maschine erfasst werden. Auch ihre Verbindung durch  Rohre gilt es dabei in Flussdiagrammen zu dokumentieren. Die P&ID-Erstellung dient weiterführend der Auslegung und Abbildung der Sensorik sowie der Instrumentierung und Steuerung von Maschinen und Anlagen. Hier müssen eine Vielzahl von Messstellen eingerichtet, Messwerte aufgenommen und Signale erfasst werden. Die Daten aus der Verfahrenstechnik sind dabei die zentrale Informationsquelle für den Maschinen- und Anlagenbau und müssen nahtlos an die Fluid- und Elektrotechnik weitergegeben werden – umso wichtiger ist es daher, Prozesse auf Basis ganzheitlicher Engineering-Daten zu automatisieren.

Normen und Daten

Entscheidende Basis für effiziente Engineering-Prozesse

Für die Verfahrenstechnik gilt wie für alle Engineering-Disziplinen: Durch die Einhaltung von Normen und Standards sowie hochwertige Gerätedaten als Engineering-Basis schaffen Sie die entscheidende Grundlage für effiziente Prozesse und Workflows.

Normen in der Verfahrenstechnik

Wichtige Normen für die Verfahrenstechnik

Die Normen DIN EN ISO 10628 sowie ISA 5.x regeln die Erstellung von Schemata in der Verfahrenstechnik. Die Strukturierung der Anlage kann unter anderem auch nach der Norm IEC 81346 erfolgen, um ein disziplinübergreifendes Engineering zu ermöglichen. Die IEC 61355 schließlich regelt die Art der Dokumentation für mehr Übersichtlichkeit.

Komponenten Data Portal

Hochwertige Gerätedaten für Ihre Projekte

Mit dem EPLAN Data Portal haben Sie Zugriff auf eine Vielzahl hochwertiger Geräte- und Komponentendaten aus einem laufend wachsenden Pool an Herstellern. Auf diese Weise erhalten Sie alle notwendigen Gerätedaten für die Verfahrenstechnik aus einer Hand und können diese einfach per Drag & Drop in Ihre Projekte integrieren.

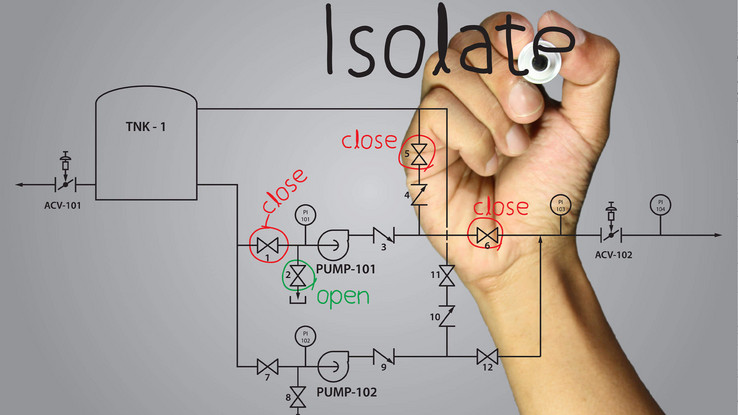

Best Practices und Lösungen

Interdisziplinäre Planung im Fokus

Die Daten aus der Verfahrenstechnik sind die zentrale Informationsquelle für den Maschinen- und Anlagenbau und müssen nahtlos an die Fluid- und Elektrotechnik weitergegeben werden. Umso wichtiger ist es daher, Prozesse auf Basis ganzheitlicher Engineering-Daten zu optimieren. Die Lösungen von EPLAN unterstützen Sie dabei.

P&ID Verfahrenstechnik
EPLAN Preplanning

PFD- und P&ID-Erstellung

Für eine optimale P&ID-Erstellung müssen Symbole, Schaltkreise und Rohre einfach anpassbar und anwendbar sowie Querverweise einfach zu verwalten sein. Die Nummerierung der Bauteile und Rohre sollte automatisiert geschehen, auch eine automatische P&ID-Erstellung sollte möglich sein. Mit EPLAN Preplanning haben Sie für die verfahrenstechnische Planung die optimale Lösung an der Hand – sowohl für die PFD-Erstellung im ersten Schritt als auch für die P&ID-Detailplanung. Darüber hinaus ermöglicht Ihnen die EPLAN Plattform als ganzheitliche Basis für Ihr Engineering eine nahtlose und durchgängige Weiterleitung der Daten für Disziplinen wie die Fluid- und Elektrotechnik.

EPLAN Preplanning

Verbindungsvorplanung

In EPLAN Preplanning stehen Ihnen Verbindungs-Planungsobjekte für Rohrleitungen und Kabel zur Verfügung. Damit können Sie bereits in der Vorplanung definieren, welche Segmente miteinander verbunden werden sollen. Darüber hinaus planen Sie Verbindungen zwischen Geräteanschlüssen sowie zwischen Betriebsmittel-Quelle und -Ziel und bestimmen die Seitenplatzierung innerhalb der Dokumentation.
