Schaltschrankplanung in 3D: So erleichtert der digitale Zwilling Ihre Planung und -fertigung

Schaltschrankplanung in 3D:
So erleichtert der digitale Zwilling Ihre Planung und -fertigung

Digitaler Zwilling: Denken Sie dabei an ein 3D-Modell als praktische Orientierung für den Schaltschrankbau? Oder eher an eine Zukunftsvision der digitalen Transformation? Mit einer standardisierten Schaltplanerstellung als Basis rückt die Schaltschankplanung in 3D auch für Ihr Unternehmen in greifbare Nähe. Wagen Sie gemeinsam mit EPLAN einen Schritt näher an die Werkshalle. Ihre Kolleginnen und Kollegen in der Produktion werden es Ihnen ebenso danken wie Ihre Kundinnen und Kunden!

Wo soll die Reise für Ihren Schaltschrankbau hingehen?

Let’s take the journey together!

Unterschiedliche Welten? Elektroplanung im Büro, Schaltschrankbau in der Werkshalle

Haben Sie als Ingenieur immer im Blick, wie die Kollegen in der Werkshalle Ihre Planungen in die Praxis umsetzen? Natürlich können 2D-Schaltpläne dazu genutzt werden, Schaltschränke zu bestücken und zu verdrahten. Dann fehlen aber noch einige Informationen: Wo genau müssen Bauteile und Bohrlöcher auf der Montageplatte und Bedienelemente in der Tür platziert werden? Wo sollen Kabelkanäle, Hutschienen und Klemmenleisten montiert werden? Fehlen dafür konkrete Vorgaben, sind diverse Rückfragen aus der Werkstatt und vom Kunden vorprogrammiert. Akuter Fachkräftemangel wirkt sich ebenfalls negativ auf die Fertigungs- und Lieferzeiten aus. Aber kann man da schon bei der Planung etwas gegen tun?

2D-Schaltplan vs. 3D-Aufbau: Schaltschrankfertigung im Vergleich

Und ob! Mit den Daten aus dem mit EPLAN erstellten Schaltplänen können Sie zum einen wichtige Informationen für die Materialbeschaffung bereitstellen. Zum anderen sind EPLAN Projektdaten auch die perfekte Basis, um einen realitätsnahen digitalen Zwilling der geplanten Schaltschränke abzuleiten. Die passende 3D-Software entlastet sowohl Ihre Elektroplanung als auch die Schaltschrankfertigung.

Schaltschrankbau mit 2D-Schaltplan

  • Wo genau die Bauteile im Schaltschrank platzieren? Passt alles rein?
  • Keine Informationen, wo Kabelkanäle und Bohrlöcher hinsollen
  • Bestückung und Verdrahtung können nur erfahrene Mitarbeiter umsetzen
  • Jeder fertige Schaltschrank sieht trotz Serienfertigung unterschiedlich aus

⇒ Rückfragen, Nachbesserungen und fehlendes Personal kosten Zeit und Ressourcen

Schaltschrankbau mit 3D-Modell

  • Alle Bauteile auf der Montageplatte platziert und realitätsnah dargestellt
  • Der gesamte Aufbau des Schaltschrankes ist eindeutig beschrieben
  • Verständliche Visualisierung für Abstimmungen und Projektabnahmen
  • Virtuelle Assistenzsysteme führen auch unerfahrene Werker durch die Fertigung

⇒ Virtueller Prototyp für schnelle Schaltschrankfertigung und reibungslose Abnahme

Vier Vorteile virtueller Prototypen für den Schaltschrankbau

Virtual Prototyping kann Unternehmen entscheidende Vorteile bringen: Es sorgt für eine bessere Zusammenarbeit zwischen dem Engineering, dem Schaltschrankbau und anderen nachgelagerten Prozessen. Wir stellen Ihnen vier wichtige Vorteile des Einsatzes virtueller Prototypen für Ihre Prozesse im Schaltschrankbau vor. Jetzt kostenlos downloaden!

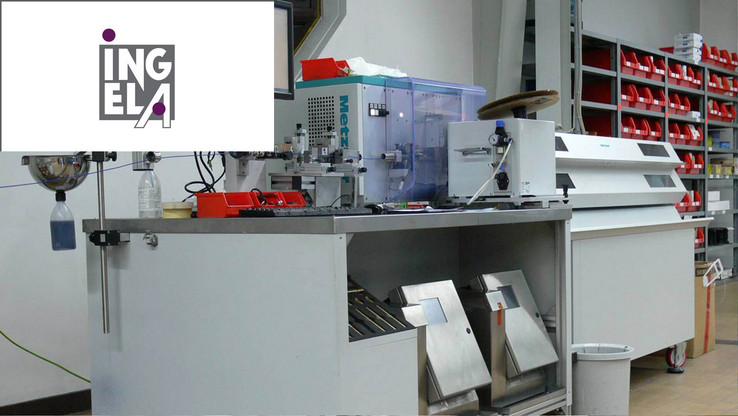

Ingela GmbH

3D-Schaltschrankaufbau und Routing für weniger Fehler und einheitliches Erscheinungsbild

Ingela führte EPLAN Pro Panel für den 3D-Schaltschrankaufbau und insbesondere für das Routing ein. Damit wurde eine Kernkompetenz weiter ausgebaut, denn das Unternehmen gilt in der Branche als Spezialist für die Drahtkonfektionierung und -bedruckung.

Der Vorteil, den EPLAN Pro Panel bietet, war sehr schnell offensichtlich: „Die Fehler gingen sofort gegen null, jede Drahtlänge passt perfekt, auch das Erscheinungsbild der Schaltschränke ist deutlich besser,“ sagt Ingo Straub, geschäftsführender Gesellschafter der Ingela GmbH, Deutschland.

Ingela GmbH: 3D-Schaltschrankaufbau und Routing für weniger Fehler und einheitliches Erscheinungsbild
Ingela GmbH

3D-Schaltschrankaufbau und Routing für weniger Fehler und einheitliches Erscheinungsbild

Ingela führte EPLAN Pro Panel für den 3D-Schaltschrankaufbau und insbesondere für das Routing ein. Damit wurde eine Kernkompetenz weiter ausgebaut, denn das Unternehmen gilt in der Branche als Spezialist für die Drahtkonfektionierung und -bedruckung.

Der Vorteil, den EPLAN Pro Panel bietet, war sehr schnell offensichtlich: „Die Fehler gingen sofort gegen null, jede Drahtlänge passt perfekt, auch das Erscheinungsbild der Schaltschränke ist deutlich besser,“ sagt Ingo Straub, geschäftsführender Gesellschafter der Ingela GmbH, Deutschland.

Mit EPLAN Software den digitalen Zwilling für Ihren Schaltschrankbau nutzen

Nach der Schaltplanerstellung ist noch lange nicht Schluss: EPLAN versorgt Sie mit Software für die 3D-Planung Ihrer Steuerungs- und Schaltanlagen. Und in der Produktionshalle kommt EPLAN ebenso zum Einsatz, um auf Basis des digitalen Zwillings auch die Schaltschrankfertigung zu vereinfachen.

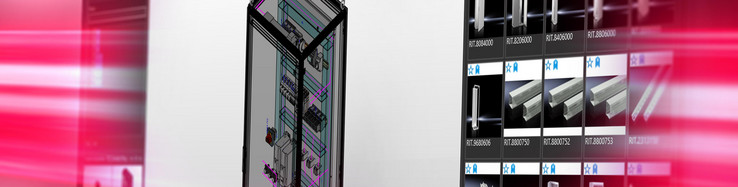

EPLAN Pro Panel: Software für die 3D-Planung im Schaltschrankbau
EPLAN Pro Panel

Software für die 3D-Planung im Schaltschrankbau

Mit EPLAN Pro Panel planen Sie die Montagelayouts von Steuerungs- und Schaltanlagen ganzheitlich in 3D. Der Fertigung stellen Sie damit viele nützliche Daten bereit, wie z. B. zu Drahtlängen, Komponentenbeschriftungen oder Bohrlochplatzierungen.

EPLAN eVIEW: Schaltplan und 3D-Schaltschrank überall hin mitnehmen
EPLAN eVIEW

Schaltplan und 3D-Schaltschrank überall hin mitnehmen

Mit EPLAN eVIEW können Sie 3D-Modelle ebenso wie damit verknüpfte Schaltpläne überall in Ihrem Webbrowser einsehen, kommentieren sowie mit Projektpartnern teilen und abstimmen. Der Clou dabei: Mit dem AR-Add-on von EPLAN eVIEW können Sie Ihre virtuellen Schaltschränke per Handy oder Tablet überall dorthin projizieren, wo Sie sich gerade befinden – in die Werkstatt, in die Anlage ebenso wie auf den Bürotisch beim Kundengespräch.

EPLAN Smart Mounting: Step by step guides for manual assembly
EPLAN Smart Mounting

Virtueller Assistent für die manuelle Bestückung

Das 3D-Modell aus EPLAN Pro Panel unterstützt auch Softwaresysteme, die direkt in der Werkstatt genutzt werden können. EPLAN Smart Mounting führt Konstrukteure Schritt für Schritt durch die manuelle Bestückung von Schaltschränken. So können auch weniger erfahrene Mitarbeiter diesen Arbeitsschritt ohne lange Einarbeitung übernehmen.

EPLAN Smart Wiring: •	Assistenzsystem für die manuelle Verdrahtung
EPLAN Smart Wiring

Assistenzsystem für die manuelle Verdrahtung

Auch bei der Verdrahtung von Schaltschränken ist es für Fertigungsmitarbeiter äußerst praktisch, wenn sie auf Basis einer Verdrahtungsliste und eines 3D-Modells Schritt für Schritt durch den Arbeitsprozess geführt werden. Genau das bietet die browserbasierte Software EPLAN Smart Wiring. Die Monteure müssen keinen Schaltplan lesen können.



Webcast Reihe

Unsere Experten nehmen Sie mit auf eine Reise durch den Schaltschrank- und Maschinenbau

In unserer Webcast-Reihe haben wir mit unseren Experten diskutiert, wie Sie mit EPLAN das volle Potenzial aus Ihrer Elektrokonstruktion herausholen können. Schauen Sie sich die Aufzeichnungen an und erhalten Sie wertvolle Tipps für Ihre Arbeitspraxis.

Maschinenbau automatisieren

Sie haben auch Herausforderungen im Engineering und der Fertigung von Maschinen?

Entdecken Sie auch im Maschinenbau Ihre Möglichkeiten mit EPLAN. Lernen Sie mehr über automatisiertes Engineering und Maschinenverkabelung.

Sie möchten mehr über Software und Services von EPLAN erfahren? Wir beraten Sie gerne!
